Simulasi Konfigurasi Firewall dengan Cisco Packet Tracer. Assalamualaikum Pada kesempatan kali ini kita akan membuat Simulasi Konfigurasi Firewall dengan Cisco Packet Tracer.
Firewall seperti arti namanya yaitu Tembok Api atau yang biasa juga di sebut Tembok Pelindung yang merupakan sebuah sistem keamanan untuk melindungi komputer dari berbagai seranganan atau ancaman di jaringan internet, Firewall juga memonitoring mengontroll lalu lintas jaringan yang kamu lakukan sesuai aturan keamanan yang telah ditetapkan.
Topologi
Gambar diatas merupakan topologi yang akan kita gunakan yang terdiri dari : 2 Router, 2 Switch, 4 PC, dan 1 Server. Pada Konfigurasi kali ini Server yang akan membuat Sistem Keamanan Firewall yang berfungsi agar Akses yang di izinkan saja bisa mengakses Server.
Setelah Membuat Topologi Kita juga harus membuat Tabel IP Address yang akan di gunakan.
Tabel IP Address :
DEVICE | INTERFACE | IP ADDRESS | SUBNETMASK | GATEWAY |
Router 0 | Gig0/0/0 | 1.1.1.1 | 255.255.255.252 | N/A |
Gig0/0/1 | 192.168.10.1 | 255.255.255.0 | N/A | |
Router 1 | Gig0/0/0 | 1.1.1.2 | 255.255.255.252 | N/A |
Gig0/0/1 | 192.168.20.1 | 255.255.255.0 | N/A | |
Server | Fa 0 | 192.168.10.2 | 255.255.255.0 | 192.168.10.1 |
PC 0 | Fa 0 | 192.168.10.3 | 255.255.255.0 | 192.168.10.1 |
PC 1 | Fa 0 | 102.168.10.4 | 255.255.255.0 | 192.168.10.1 |
PC 2 | Fa 0 | 192.168.20.2 | 255.255.255.0 | 192.168.20.1 |
PC 3 | Fa 0 | 192.168.20.3 | 255.255.255.0 | 192.168.20.1 |
Tahap Konfigurasi Firewall Cisco Packet Tracer:
1. Lakukan Konfigurasi IP Address pada Router 0 dan Router 1 dengan perintah sebagai berikut :
- Router>en
- Router#conf t
- Enter configuration commands, one per line. End with CNTL/Z.
- Router(config)#int gig0/0/0
- Router(config-if)#ip add 1.1.1.1 255.255.255.252
- Router(config-if)#no sh
- Router(config-if)#ex
- Router(config)#int gig0/0/1
- Router(config-if)#ip add 192.168.10.1 255.255.255.0
- Router(config-if)#no sh
- Router(config-if)#ex
- Router>en
- Router#conf t
- Router(config)#int gig0/0/0
- Router(config-if)#ip add 1.1.1.2 255.255.255.252
- Router(config-if)#no sh
- Router(config-if)#ex
- Router(config)#int gig0/0/1
- Router(config-if)#ip add 192.168.20.1 255.255.255.0
- Router(config-if)#no sh
- Router(config-if)#ex
2. Lalu lakukan proses Routing agar Jaringan Router 0 dan Jaringan Router 1 bisa terhubung, disini saya akan menggunakan Routing RIP tapi gunakan Routing yang lain. Lakukan Perintah Routing sebagai berikut .
Router 0
- Router(config)#router rip
- Router(config-router)#network 1.1.1.0
- Router(config-router)#network 192.168.10.0
Router 1
Keterangan :
- Router(config)#router rip
- Router(config-router)#network 1.1.1.0
- Router(config-router)#network 192.168.20.0
Masukan Network yang ada pada Router tersebut
3. Kita coba lakukan Ping Silang antar PC di Router 0 dan Router 1 untuk test Routing RIP Berhasil atau tidak nya
4. Sekarang kita lakukan Konfigurasi Firewall pada Server, Klik Server -> Klik Desktop -> Klik Firewall
Pilih Action untuk menentukan akses ke server menandakan IP Network yang tidak bisa atau tidak terhubung ke server
lalu Remote IP ialah menentukan Network yang akan di beri akses
Protocol yang digunakan pada akses tersebut, ada IP, ICMP, UDP, TCP.
Lalu masukan WildCard IP Network tersebut.( Cara mendapatkan Wild Card Mask = Subnet Mask IP - 255.255.255.255)
setelah itu lalu add.
Jangan Lupa ON kan Service diatas
Keterangan :
Kotak yang berwarna biru menandakan IP Network yang bisa mengakses Server
Kotak yang berwarna merah menandakan IP Network yang tidak bisa atau tidak terhubung ke server
5. Proses Konfigurasi Firewall nya telah selesai sekarang Kita Coba apakah berhasil atau tidak nya.

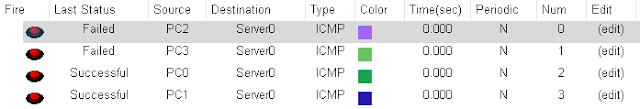

Bisa di lihat gambar diatas PC 2 dan PC 3 gagal mengakses PING ke Server , PC 0 dan PC 1 Successfull mengakses server Karena Pada Rule Firewall Network PC 2 dan 3 yaitu 192.168.20.0 Akses nya di tolak maka mereka tidak bisa akses ke server.
